CREO绘制花瓶案例

这是一个用CREO绘制花瓶的案例，步骤写得比较简单，请大家边练习，边思索。想想老师是如何操作，如何示范！（素材和内容均来自于网上，但也不失为可以练习命令与提高自己思维能力的一个好案例。

1、旋转曲面（上部分）

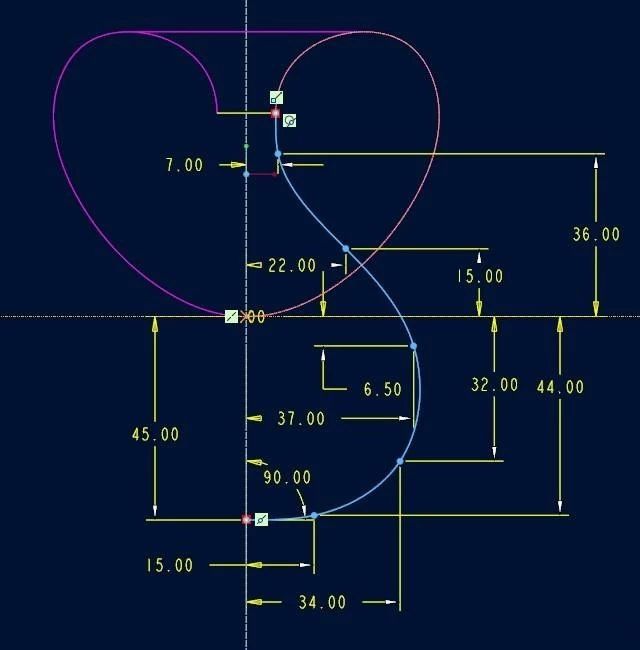

在前视图绘制以下草图

完成草图后旋转

2、旋转曲面（下部分）

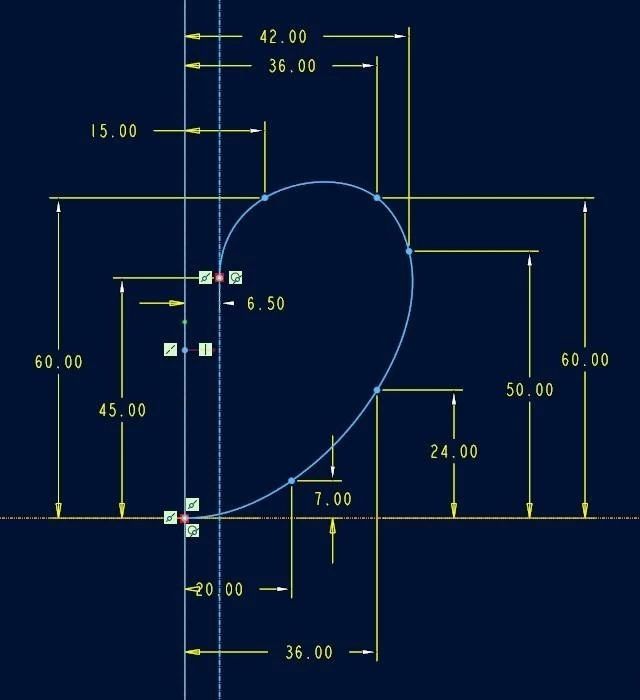

在前视图绘制以下草图

完成草图旋转

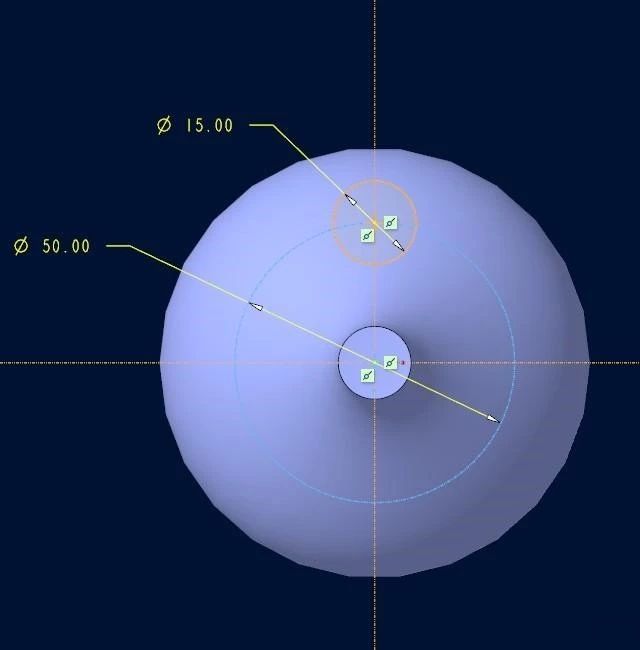

先隐藏上部分，在顶视图绘制一个直径为15的圆

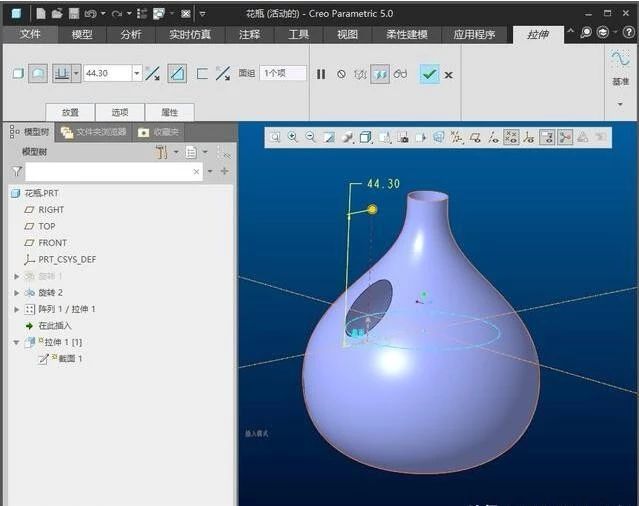

完成草图后，拉伸切除曲面

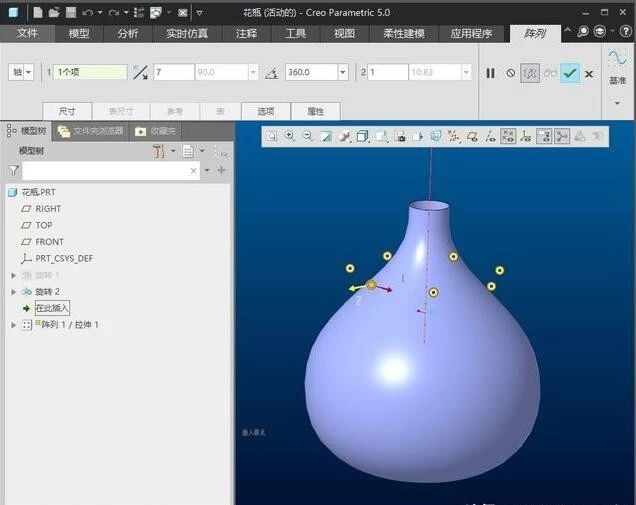

完成拉伸切除后，阵列7个拉伸

4、显示上部分，隐藏下部分，同样拉伸切除曲面

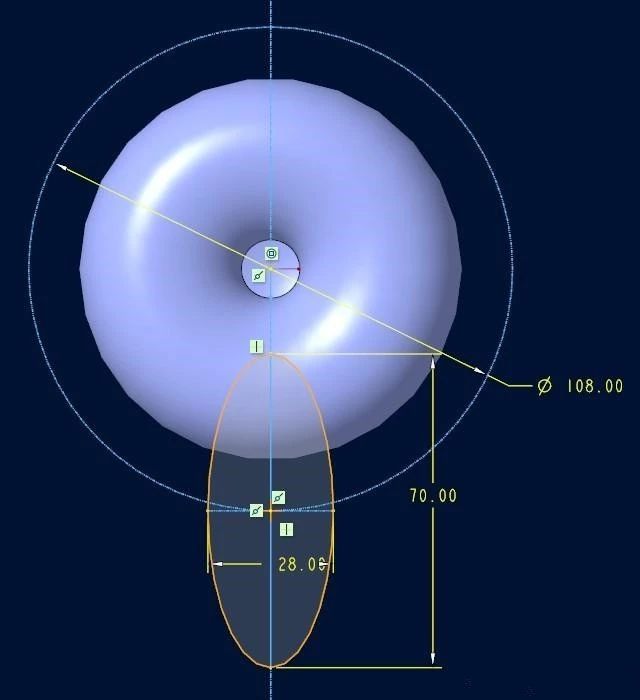

在顶视图绘制以下草图

完成草图，拉伸切除上部分曲面

同样阵列7个

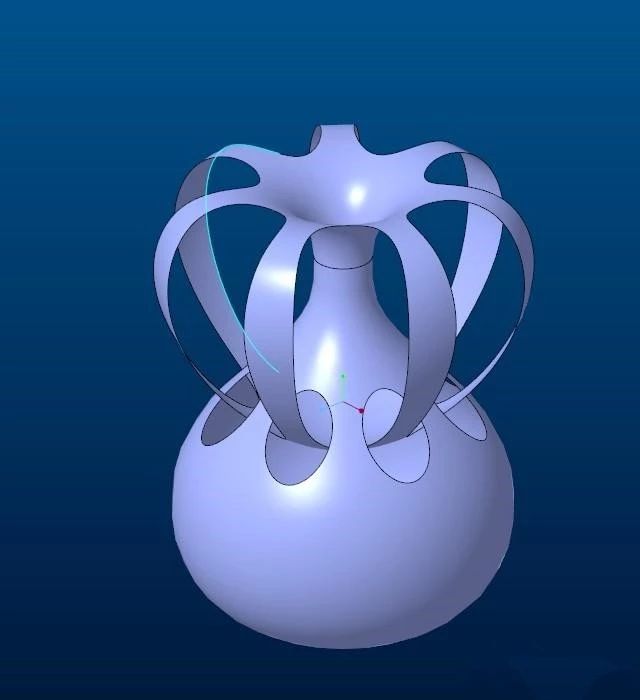

    最后效果如下

5、合并上下两部分曲面.

6、曲面加厚2

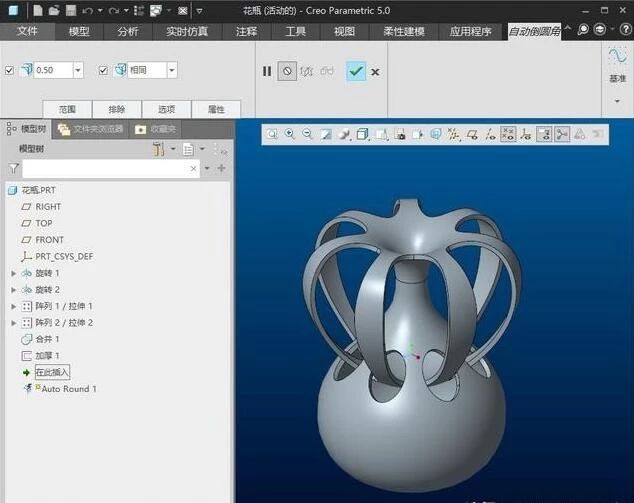

7、自动倒圆角，r=0.5

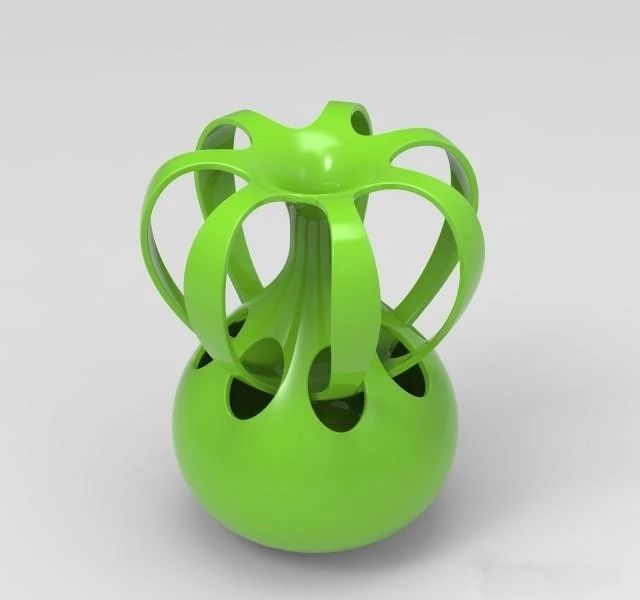

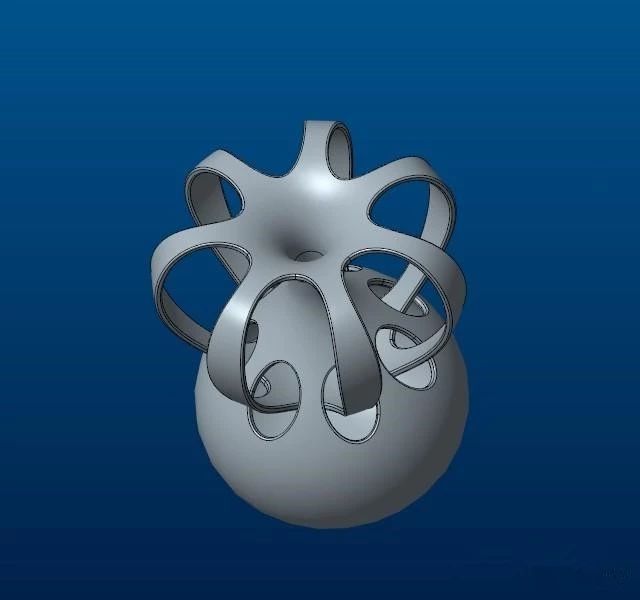

最终效果如下
